Kapsové filtry SX

Kapsový filtr SX je vzduchový filtr, který separuje částice prachu velké a střední velikosti. Filtrační médium tohoto filtru se skládá z drobných syntetických vláken, která jsou sešitá nebo svařována do kapes ve tvaru klínu. SX slouží jako předfiltrační prvek nebo jako hlavní filtr ve ventilační nebo klimatizační soustavě (HVAC), v průmyslových procesech, jako vstupní filtr jemného nebo HEPA filtru, jako filtr vzduchové trysky a jiných soustav, v kterých je nutná separace středně hrubého prachu. Kapsy tohoto vysoce kvalitního kapsového filtru jsou vybaveny příslušně dlouhými odstupy po celém povrchu kapsy, což zajišťuje rovnoměrný průtok vzduchu a rozložení prachu v jejích krajních částech. Takováto konstrukce zajišťuje dlouhou dobu používání a snížení nákladů na energii. Kapsové filtry SX zajišťují stálou účinnost zadržování a tuhost kapes dokonce i v případě proměnlivého proudu průtoku vzduchu.

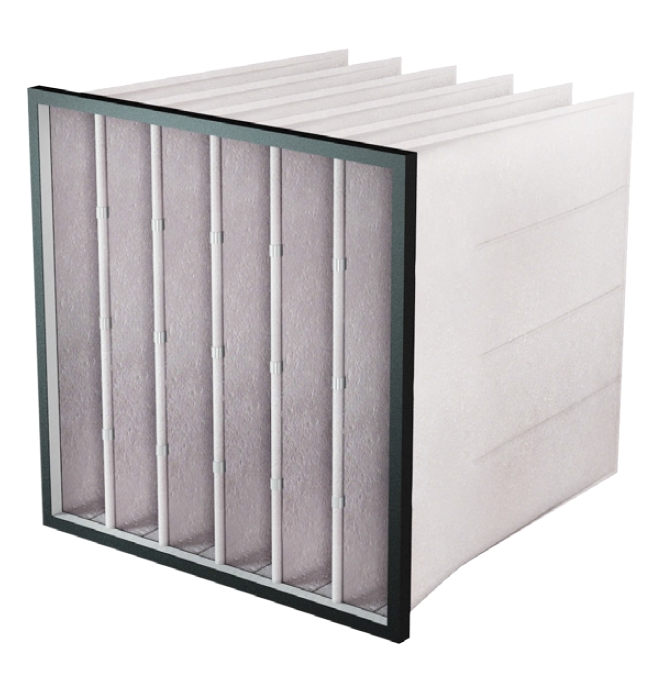

Kapsový filtr SX

Obecné technické informace
Maximální relativní vlhkost: 100%
Maximální provozní teplota: 80 °C (kovový rám)
Maximální provozní teplota: 65 °C (rám z umělé hmoty)
Filtrační médium: polyesterová směs (syntetická)
Maximální proud vzduchu: 125% jmenovité kapacity
Doporučená koncová tlaková ztráta: 200 Pa (G3,G4), 350 Pa (M5,M6)
Maximální koncová tlaková ztráta: 250 Pa (G3,G4), 450 Pa (M5,M6)
Třída filtrace v souladu s normou EN 779: 2012

Celospalitelný ve verzi s rámem z umělé hmoty (zneškodnění)

Možnosti provedení
Rám filtru: kovový rám: 25 mm, 20 mm, 15 mm; rám z umělé hmoty: 25 mm, 20 mm
Pěnové těsnění na čelní straně rámu
Různá množství kapes dostupná na objednávku
Jiné rozměry filtru dostupné na objednávku
Biostatická povrchová úprava: aktivní látka brzdící rozvoj mikroorganismů a hub na filtračním povrchu

Dostupný v protivýbušném provedení: II 2GD IIA

Podrobná technická specifikace: Kapsový filtr SX

Třída filtrace v souladu s EN 779: 2012: G3
Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 30 Pa
Zachycování v souladu s EN 779: 2012: 86 %
Účinnost v souladu s EN 779: 2012: 25 %



Šířka

[mm]



Výška

[mm]



Proud vzduchu V(m3/h)

@délka kapsy=200 mm



Proud vzduchu V(m3/h)

@délka kapsy=360 mm



Proud vzduchu V(m3/h)

@délka kapsy=500 mm



Počet kapes

592

592

1900

3400

4700

6

490

592

1600

2800

4000

5

287

592

900

1700

2300

3

287

287

500

950

1300

3

592

892

2700

4900

6000

6

287

892

1400

2400

3000

3

Údaje proudu průtoku vzduchu jsou zaokrouhleny.

Třída filtrace v souladu s EN 779: 2012: G4
Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 35 Pa
Zachycování v souladu s EN 779: 2012: 91%
Účinnost v souladu s EN 779: 2012: 35%



Šířka

[mm]



Výška

[mm]



Proud vzduchu V(m3/h)

@délka kapsy=200 mm



Proud vzduchu V(m3/h)

@délka kapsy=360 mm



Proud vzduchu V(m3/h)

@délka kapsy=500 mm



Počet kapes

592

592

1900

3400

4700

6

490

592

1600

2800

4000

5

287

592

900

1700

2300

3

287

287

500

950

1300

3

592

892

2700

4900

6000

6

287

892

1400

2400

3000

3

Údaje proudu průtoku vzduchu jsou zaokrouhleny.

Třída filtrace v souladu s EN 779: 2012: M5
Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 45 Pa
Zachycování v souladu s EN 779: 2012: 97%
Účinnost v souladu s EN 779: 2012: 55%





Šířka

[mm]



Výška

[mm]



Proud vzduchu V(m3/h)

@délka kapsy=200 mm



Proud vzduchu V(m3/h)

@délka kapsy=360 mm



Proud vzduchu V(m3/h)

@délka kapsy=500 mm



Počet kapes

592

592

1360

3400

4000

6

490

592

1130

2800

3300

5

287

592

680

1600

2000

3

287

287

400

1000

1200

3

592

892

1800

4600

5600

6

287

892

900

2300

2700

3

Údaje proudu průtoku vzduchu jsou zaokrouhleny.

Třída filtrace v souladu s EN 779: 2012: M6
Počáteční pokles tlaku pro filtr při nominálním proudu vzduchu ΔP: 75 Pa
Zachycování v souladu s EN 779: 2012: 96%
Účinnost v souladu s EN 779: 2012: 66%



Šířka

[mm]



Výška

[mm]



Proud vzduchu V(m3/h)

@délka kapsy=200 mm



Proud vzduchu V(m3/h)

@délka kapsy=360 mm



Proud vzduchu V(m3/h)

@délka kapsy=500 mm



Počet kapes

592

592

1570

2780

3400

6

490

592

1300

2270

2800

5

287

592

790

1350

1700

3

287

287

400

640

850

3

592

892

2360

4190

5100

6

287

892

1180

1580

2550

3

Údaje proudu průtoku vzduchu jsou zaokrouhleny.
